ABB關節機器人在碼垛生產線運用的調試�？梢灾笇щ姎獍惭b調試人員在已有機器人程序模板的情況下如何正確、快速的調試機器人。內容包括機器人介紹、開關機、校準轉數計數器、手動移動、自動啟動、配置和查看I/O信號、碼垛參數調整、備份與恢復等。
一、安裝機器人
安裝前首先檢查是否缺件，用眼觀察機器人完好無損傷。。

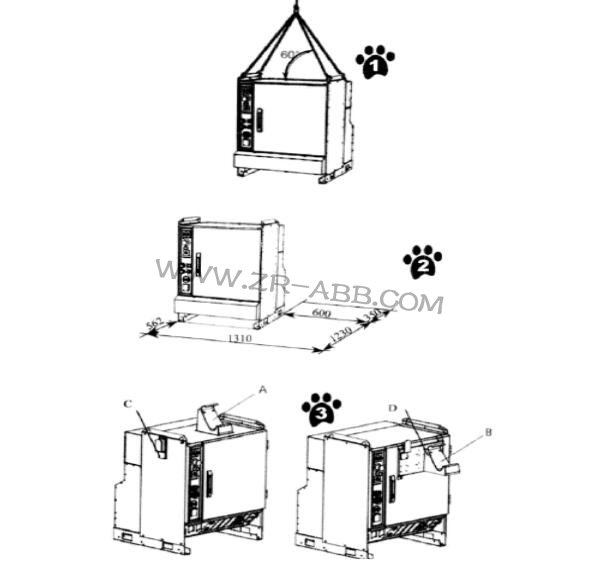

ABB機器人控制柜的安裝

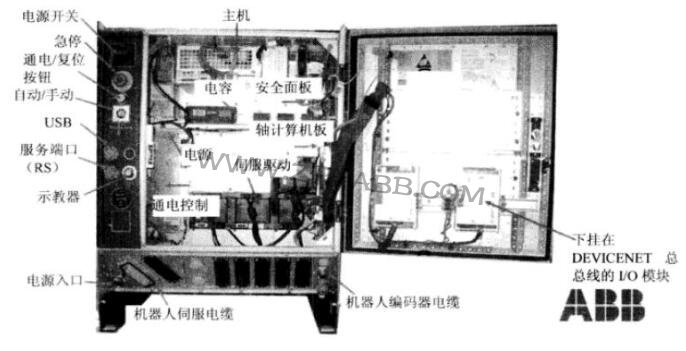

ABB機器人控制柜的構造
ABB機器人本體

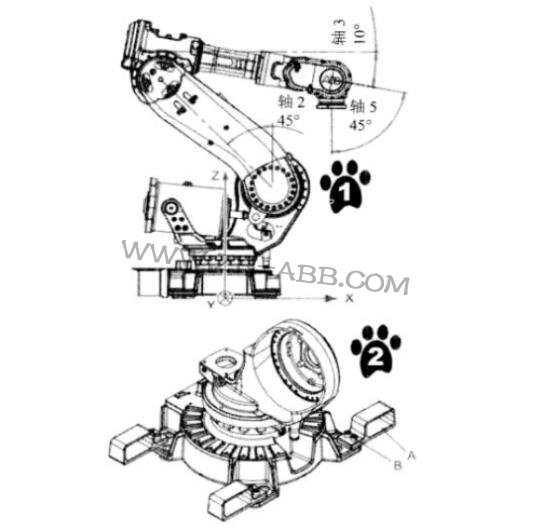

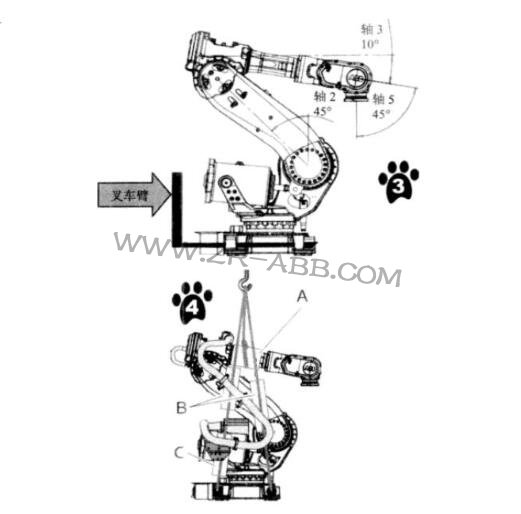

可以使用叉車或者吊車進行吊裝。若使用叉車，需要安裝專用工具，如圖2所示。圖3為叉車吊裝示意圖，圖4為吊車吊裝示意圖。
ABB機器人本體與控制柜的連接
下面以ABB機器人IRB6640為例，介紹本體與控制柜連接的操作：

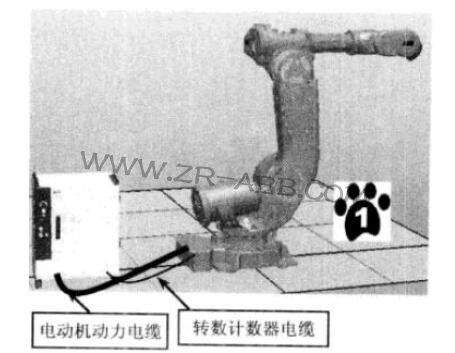

機器人與控制柜的連接主要是電動機動力電纜與轉數計數器電纜、用戶電纜的連接。

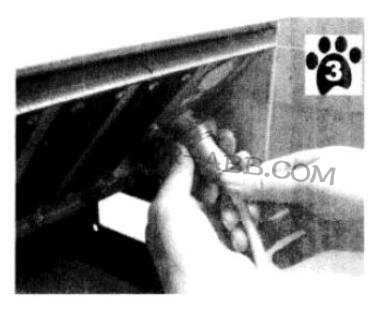

轉數計數器電纜連接到機器人本體底座接口

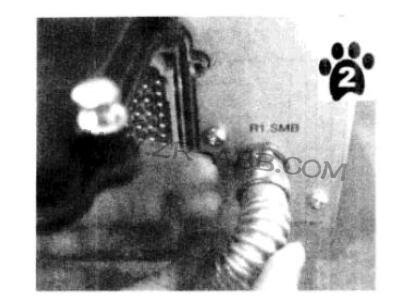

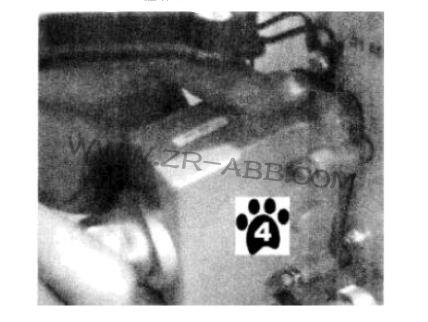

轉數計數器電纜連接到控制柜接口

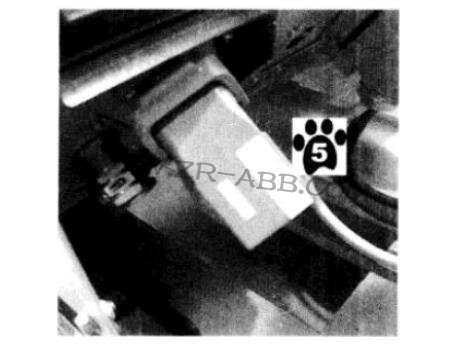

電動機動力電纜連接到機器人本體底座接口。

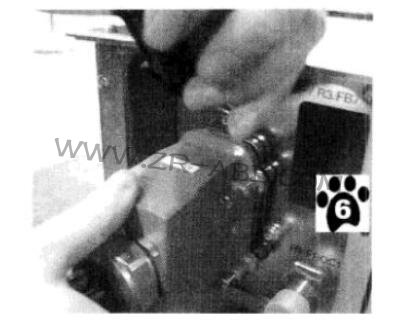

電動機動力電纜連接到控制柜接口。

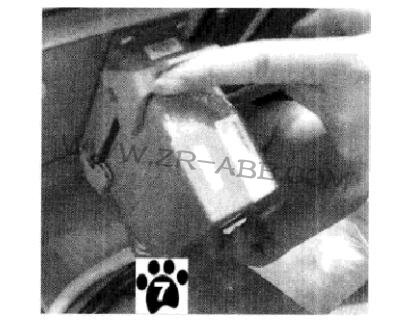

用戶電纜連接到機器人本體底座接口。
用戶電纜連接到控制柜接口。

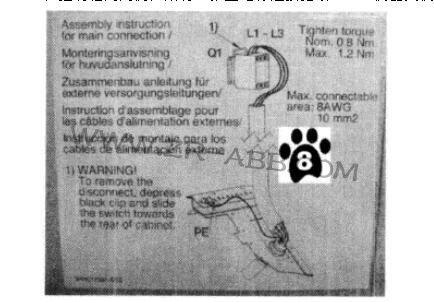

在控制柜門內側，貼有一張主電源連接指引。ABB機器人使用380V三相四線制。

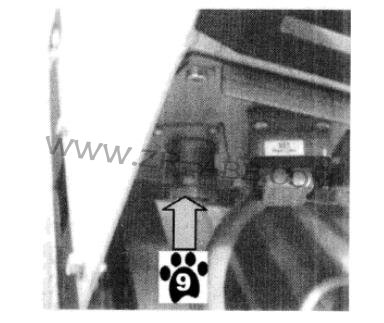

主電源電纜從此接口接入。

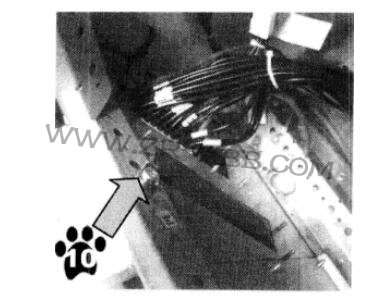

主電源接地點PE
主電源開關，接入380V三相電線。

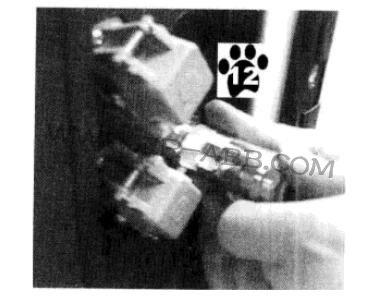

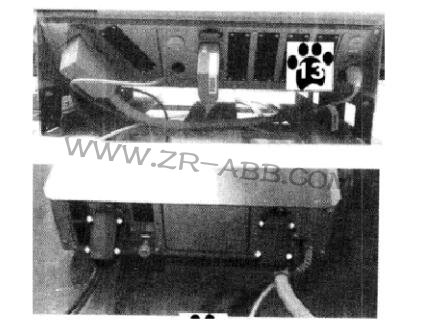

控制柜接口和本體底座接口全部連接完成。
在檢查主電源輸入正常以后，合上控制柜上的主電源開關，開始進行調試工作。
